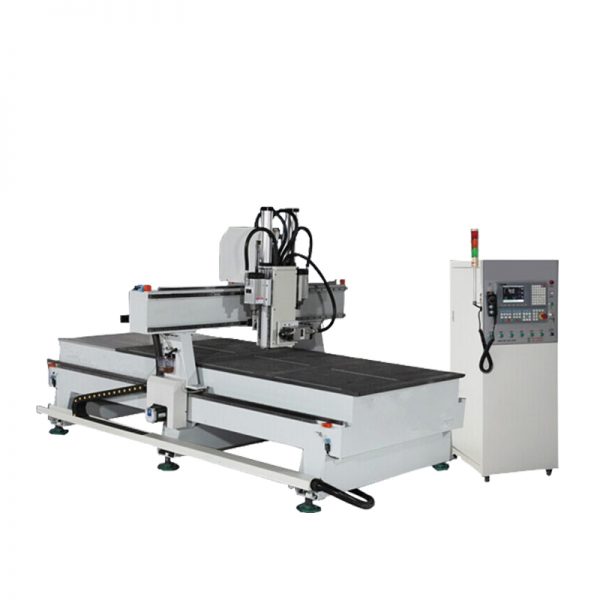

4轴木工锁孔机

4轴木工锁孔机适用于木制门平面锁孔形状的铣钻槽孔成型，也可用于木制门，门框，窗框，窗扇榫槽。4轴木工锁孔机，又称木门锁孔机，是专门为生产木门而设计的。它不仅可以雕刻门板，还可以一次性完成木门的锁榫、锁槽、锁台阶槽的加工。主要用于加工木门、门框、窗框、窗扇槽、门锁、门锁铰链等，形成在木门平面上，键孔侧面呈铣钻槽状，它也可用于木制家具的开槽和钻孔。

设备特点：

1、结构稳定：工业生产机型，重型全钢结构焊接，回火矢效处理，坚固不变形。

2、部件优良：台湾控制系统，主轴轴承为高精度陶瓷轴承，噪音低，寿命长。台湾产直线导轨：德国产滚珠丝杠，承重力大，下刀精确。

3、模块化结构设计：选加各种加工主轴的配置，可雕刻、镂空、切铣工作。

4、功能齐全：加工件如需三把刀完成，省去了换刀的繁琐，具有加工中心的功能，中间主轴可以垂直或单向水平工作，在需要侧面工作时，中间轴又作为水平轴完成开槽、打孔的工作。

5、高附着力真空吸附装置，可达230立方/小时。

6、软件兼容：开放式软件接口，可兼容。

适用范围：

适用于木制门平面锁孔形状的铣钻槽孔成型，也可用于木制门，门框，窗框，窗扇榫槽。

产品	4轴木工锁孔机	型号	iGW-H
功率速度	最大空行速度	50000mm/min
	最大工作速度	20000mm/min
	主轴功率	4.5kw风冷主轴
	主轴速度	18000rpm
精度	定位精度	0.05mm
	X,Y轴传动	齿条
	Z轴传动	滚珠丝杠
	重复定位精度	0.02mm
软件	命令语言	G Code
	接口	USB
	软件环境	文泰/ Type3/ Artcam
	Flash存储	128G
使用环境	工作电压	AC220V/380V, 50Hz
	环境温度	0-45℃
	相对湿度	＜85%
注：可根据当地使用环境及条件作出调整。

产品	4轴木工锁孔机	型号	iGW-H
机械	床身	方管焊接结构
	龙门	钢结构
	主轴	瀚琪4.5kw风冷
	台面	真空吸附台面
	导轨	台湾上银
	齿条	台湾YYC
	丝杠	台湾TBI
电路	驱动	雷赛步进驱动与步进电机
	减速机	日本SHIMPO
	变频器	台湾台达
	电气元件	法国SCHNEIDER
油路	润滑系统	自动注油
软件系统	智能控制系统	维宏/DSP/台湾宝元
选配	主轴	意大利HSD主轴
	驱动	日本YASKAWA伺服驱动与驱动电机
	对刀仪	自动对刀仪
	智能控制系统	台湾新代
	台面	型材夹具台面/真空吸附带T型槽台面

锁孔机是木工机械中非常重要的一种设备，主要用于加工木质门，门框，窗框，窗扇槽，门锁，门锁台阶，门锁铰链一次性完成；用于木质门平面，侧面锁孔形状的铣钻槽孔成型，也可用于木制家具开槽钻孔；方便、精准地控制门锁槽、铰链加工制作要求。

1. 既能铣门侧面的锁盖板槽、锁体槽，又能铣和钻门垂直面的槽盒孔。

2. 效率高，完成一个锁孔槽的加工，只需1分多钟。

3. 操作简单直观，普通工人既可以操作。

4. 机器带有锁型存储功能，最多可以存储99种锁型。

5. 机器性能稳定，采用台湾产直线导轨和滑块，滚珠丝杠等。

和普通锁孔机比较

1.机身比较：普通锁孔机一般采用钢材焊接而成，数控锁孔机采用100*100的优质钢制方管焊接而成，正面加焊100的钢板

2.电机比较：普通锁孔机一般配置三个普通电机，而数控锁孔机一般配置两到四个高频电机。

3.驱动比较：普通锁孔机一般采用可调汽缸和偏心轮驱动，动作简单。数控锁孔机采用可调汽缸，步进电机，伺服电机驱动，使得机器灵活多样，可以高效地完成工作。

4.加工程度比较；普通锁孔机侧面是一个电机，采用偏心轮控制，能加工一个锁槽，一般是加工到盖板槽大小。数控锁孔机采用两台电机，步进电机控制，可以分别加工锁体槽和盖板槽，

5.操作比较：普通锁孔机使用钻包安装，换刀工序较多。数控锁孔机采用普通刀套换刀。

6.价格比较，普通锁孔机价格便宜，适合固定锁具工程单的加工，日产量小于100樘的木门厂家。数控锁孔机加工方式灵活，价格较高，适合多种锁具，产量较大的厂家使用。
